САУ ВО

Комплекс систем автоматического управления вспомогательными объектами (САУ ВО)

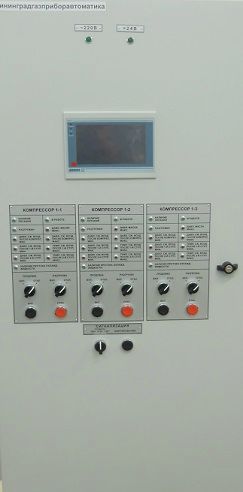

Шкаф ВО


НАЗНАЧЕНИЕ

САУ вспомогательным оборудованием предназначена для автоматического контроля технологических параметров, технологической защиты и управления системами теплоснабжения, водоснабжения, водоотведения и утилизации промстоков, обеспечивающих надежную и эффективную работу оборудования и объектов основной технологии производства.

Предусматривается как комплектная поставка систем – необходимое количество всей номенклатуры САУ для конкретного объекта при новом строительстве, так и поставка отдельных САУ для модернизируемых объектов.

САУ ВО рассчитаны для работы в непрерывном режиме без постоянного обслуживания с проведением регламентных работ в период плановых остановов и ревизии технологического оборудования.


Объекты контроля и управления:

1. подогреватели воды в резервуарах (ПВЖК);

2. насосные хозпитьевого и противопожарного водоснабжения (НХППВ);

3. котельные;

4. канализационные насосные станции (КНС);

5. КНС взрывоопасных стоков;

6. насосные станции реагентов;

7. утилизационные насосные (УНС);

8. приточно-вытяжные вентустановки (ПВ).

Функции, выполняемые САУ ВО

1. Информационные функции:

1. автоматический сбор информации от датчиков технологических параметров;

2. автоматический сбор и обработка информации о режимах работы, состоянии оборудования и положении регулирующих органов;

3. формирование сигнализации о предаварийных и аварийных ситуациях, несанкционированном изменении состояния технологического оборудования, отклонения параметров за пределы технологических уставок;

4. отображение информации и сигнализация о нештатных ситуациях на оперативной панели (панели индикации и управления) шкафа автоматики;

5. учет расхода топливно-энергетических ресурсов;

6. обмен информацией с системой управления верхнего уровня (АСУ ТП УКПГ и др.) по интерфейсным каналам связи.

2. Управляющие функции:

1. автоматическая реализация алгоритмов управления исполнительными механизмами;

2. дистанционное управление насосами, вентиляторами, запорной арматурой и другим технологическим оборудованием с оперативной панели шкафов САУ в соответствии с регламентом работы объекта;

3. автоматическое управление по защитам, в том числе: включение резервного оборудования, реализация алгоритмов аварийного останова, включение аварийной вентиляции и т.п.

3. Функции диагностирования:

1. исправность аппаратуры с сигнализацией отказов на верхнем уровне управления;

2. целостность цепей аналоговых датчиков по уровню входного аналогового сигнала, достоверности аналоговых параметров;

3. исправность исполнительных механизмов и их цепей управления по обратной связи (соленоиды управления кранами, контакты магнитных пускателей электроприводов оборудования и т.д.).

Аппаратные средства Модификации на базе промышленных контроллеров Fastwel и распределенной периферии Fastwel I/O.
Программное обеспечение Инструментальная система программирования логических контроллеров ИЗАГРАФ 6.

Алгоритмы работы САУ состоят из нескольких блоков-подпрограмм:

1. блок ввода аналоговых параметров с проверкой целостности линии связи с датчиками, проверкой сигналов на достоверность и сглаживанием пульсации сигналов;

2. блок ввода дискретных сигналов;

3. блок обработки информации о состояния оборудования и управления оборудованием (активен всегда и служит для контроля работы оборудования, целостности линии связи с исполнительными механизмами, своевременного срабатывания исполнительных механизмов при подаче на них управляющих команд и для контроля несанкционированного включения/отключения механизмов);

4.блок поддержки автоматического или дистанционного режима управления САУ (активен всегда; в автоматическом режиме управления активны все вышеперечисленные алгоблоки; в дистанционном режиме управления возможно управление механизмами с панелей шкафов САУ при этом активен только блок обработки состояния оборудования).

1. максимальное количество сигналов контроля и управления (определяется проектом) – до 256
2. степень защиты от внешних воздействий – IP 55
3. количество последовательных портов RS232/RS485 – до 4
4. напряжение источника питания – 220 В, 50Гц
5. температура окружающей среды – от плюс 5 до плюс 50 С
6. потребляемая мощность в штатном режиме, не более – 125 Вт
7. основная приведенная погрешность каналов измерения без учета погрешности датчиков, не более – 0,25%
8. габариты САУ, мм, не более: – для навесного исполнения – 1000 х 600 х 320

– для напольного исполнения – 1800 х 600 х 600
9. масса САУ, кг, не более – 250
10. средняя наработка на отказ (То) одного канала по каждойинформационной или управляющей функции, без учета надежности датчиков и исполнительных механизмов, не менее – 30000 часов
11. погрешность каналов измерения с унифицированным токовымвыходом без учета погрешности первичных преобразователей (датчиков), не более – 0,25%

– каналов измерения для термометров сопротивления, не более – 0,5%.

Комплект поставки:

В состав комплекса САУ ВО могут входить:

1. САУ НХППВ;

2. САУ ПВЖК (количество определяется заказом);

3. САУ котельной;

4. САУ КНС (количество определяется заказом);

5. САУ УНС;

6. САУ ПВ (количество определяется заказом);

7. комплект датчиков (по требованию заказчика);

8. вычислители расхода газа, воды, тепловой энергии.

Количество входных и выходных сигналов САУ ВО, тип датчиков уточняются при заказе оборудования и пуско-наладочных работах на объекте. Объем информации, передаваемый на верхний уровень управления и формы отображения информации на АРМ верхнего уровня определяются при разработке программного обеспечения САУ.


Коммуникационные возможности

САУ ВО рассчитаны на интеграцию и взаимодействие с программно-техническими средствами верхнего уровня управления ГДП.

Для информационного обмена с вышестоящими и смежными системами используются стандартные протоколы ModbusRTU, Open Modbus на основе TCP/IP, SNP.

В качестве каналов связи САУ ВО с системами вышестоящего уровня могут использоваться:

- выделенные кабельные линии;

- радиосвязь.

САУ ВО могут комплектоваться датчиками и расходомерами (в том числе с интерфейсными каналами связи) ведущих приборостроительных фирм.

Показатели эффективности применения САУ ВО:

1. повышение надежности и эффективности работы объектов и оборудования за счет автоматического контроля и оперативного управления режимами их работы;

2. обеспечение максимальной безопасности эксплуатации объектов за счет введения технологических защит в соответствии с требованиями технологических регламентов, своевременного обнаружения и локализации аварийных ситуаций;

3. улучшение технико-экономических показателей работы объектов;

4. снижение непроизводительных потерь материально-технических и топливно-энергетических ресурсов и сокращение эксплуатационных расходов;

5. обеспечение высокой живучести и надежности функционирования систем при возможных отказах оборудования и ошибках персонала;

6. удобство и безопасность обслуживания технических средств.

Внедрение:

1. ООО «Газпром добыча Ямбург»;

2. ООО «Газпром добыча Ноябрьск»;

3. ООО «Газпром трансгаз Сургут»;

4. ООО «Газпром трансгаз Томск».
