 САУ ГПА

НАЗНАЧЕНИЕ

САУ ГПА «Неман-Р» предназначена для выполнения полного объема функций автоматического управления, регулирования, противоаварийной защиты, контроля исправности и информационных функций, обеспечивающих безаварийную длительную эксплуатацию газоперекачивающего агрегата на объектах капитального строительства, реконструкции.

На базе системы может быть разработан комплект материальных частей (КМЧ) для ремонта существующих САУ ГПА.

САУ ГПА «Неман-Р» работает автономно, а также в составе автоматической системы управления вышестоящего уровня (АСУ ТП КЦ).



Система выполнена на базе ПТК «Неман-Р» на современных российских ПТС: контроллеры Fastwel, распределенная периферия Fastwel I/O, SCADA-система МастерСКАДА.

Линейка САУ ГПА «Неман-Р»:

Тип ГПА/ГТУ

Тип САУ

Технические условия

01

ГПА-10ПХГ Урал

Неман-Р-20-01-3

ТУ 4318-157-00158818-2016

02

ГПА-12Р Урал,

ГПА-12-01 (-02) Урал

Неман-Р-20-01-2

 ТУ 4318-157-00158818-2016

03

 ГПА-16 ДКС-04 (-02)

Неман-Р-Р-20-01-1

 ТУ 4318-157-00158818-2016

04

ГПА-16Р Урал,

ГПА-16-01 (-02) Урал

Неман-Р-20-01-1

 ТУ 4318-157-00158818-2016

05

 ГПА-Ц-16C,

ГПА-16С, ГПУ-16С

Неман-Р-20-15

 ТУ 4318-157-00158818-2016

06

 ГПА-Ц-6,3

Неман-Р-20-06

 ТУ 4318-157-00158818-2016

07

 ГПА-Ц-16

Неман-Р-20-09

 ТУ 4318-157-00158818-2016

08

 ГПУ-10

Неман-Р-20-07

 ТУ 4318-157-00158818-2016

09

ГПУ-16

Неман-Р-20-08

 ТУ 4318-157-00158818-2016

10

ГПА ГТ-6-750

Неман-Р-20-23

 ТУ 4318-157-00158818-2016

11

ГПА ГТК-10-4

Неман-Р-20-03

 ТУ 4318-157-00158818-2016

12

 ГТК-750-6; -4

Неман-Р-20-24

 ТУ 4318-157-00158818-2016

13

 ГТН-6

Неман-Р-20-04

 ТУ 4318-157-00158818-2016




САУ ГПА на базе ПТК «Неман-Р» выдержала приемочные испытания ПАО «Газпром» на  КЦ-1 Пунгинского ЛПУМГ ООО «Газпром трансгаз Югорск» 26.04.2016 г. На данный момент выпускаются серийно.

Оборудование САУ ГПА «Неман-Р» входит в состав ремкомплектов «Неман-Р» предназначенных для проведения капитального ремонта физически изношенных и морально устаревших систем агрегатной автоматики типа А-705-15, СЦКУ, «Конотоп» и др.

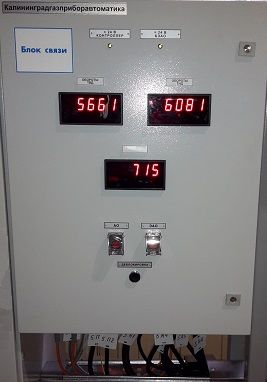

Блок связи

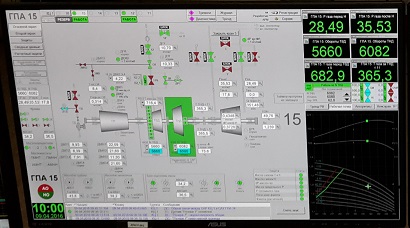

АРМ ГПА

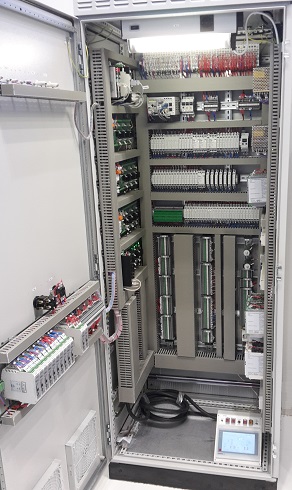

Щит автоматики САУ ГПА
распределенной структуры

АРМ сменного инженера
САУ ГПА "Неман-Р"
