Мобильный интеллектуальный унифицированный пульт контроля и управления узлом очистки полости газопровода (ПКУ ОГ)



 Руководство по эксплуатации

 Перечень информационных сообщений



НАЗНАЧЕНИЕ

Автоматизированное дистанционное управление процессом очистки полости газопровода (в режиме «подсказки» и под контролем встроенного микроконтроллера) в полевых условиях.

Применяется на узлах запуска и приема очистного поршня.

Поставляется в комплекте с соединительным кабелем и соединительной коробкой для подключения к датчикам и оборудованию узла запуска и приема поршня.

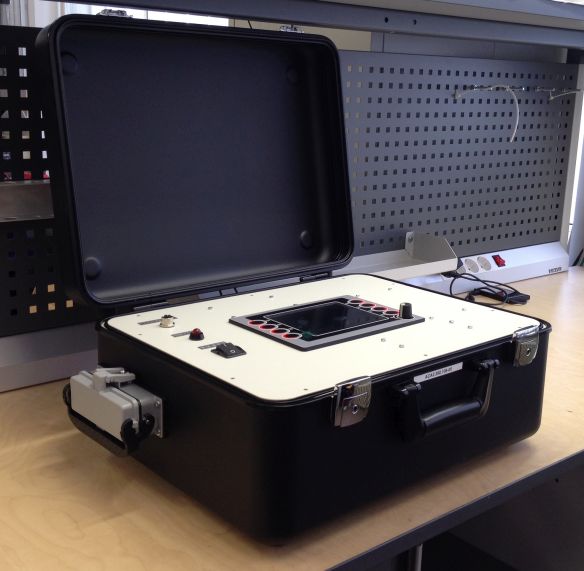

 Мобильный пульт

ВЫПОЛНЯЕМЫЕ ФУНКЦИИ

  1. Сигнализация положения кранов, перепада давления на кранах, прохождения очистного поршня в определённых местах узла запуска/приема.
  2. Задание программы требуемой последовательности перестановки кранов, сохранение её в памяти контроллера и контроль действий оператора.
  3. Представление на средствах визуализации состояния контролируемых параметров.
  4. Автоматический контроль исправности и наличия питания цепей управления исполнительными механизмами.
  5. Выявление предаварийных и аварийных ситуаций на объекте путем анализа информации.
  6. Непрерывный контроль состояния и режимов переключения кранов.
  7. Информационное взаимодействие по интерфейсному каналу связи с вышестоящими системами управления.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Количество управляемых кранов 12
2.  Напряжение питания соленоидов кранов, В   =220, =110, =24
3. Количество точек регистрации прохождения поршня 4
4.  Количество дополнительных входных дискретных сигналов  8
5.  Количество аналоговых сигналов 4…20 мА  4
6. Напряжение питания, В = 220, ~ 220
7. Потребляемая мощность, Вт, не более 70
8. Масса, кг 12
9. Габаритные размеры, мм 486 х 376 х 228
10. Степень защиты IР 54
11. Рабочая температура эксплуатации, ̊ С -25 .. +50
-55 .. +50 (по заказу)

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ПУЛЬТА

1. Сокращение затрат на подготовку и проведение работ по очистке полости газопровода.

2. Исключение ошибочных действий оператора.

3. Предотвращение появления нештатных ситуаций и выбросов газа.

4. Возможность конфигурирования алгоритма работы узла запуска/приема поршня на месте с панели оператора.

5. Возможность переключения напряжения питания и схемы подключения кранов с панели оператора в зависимости от узла управления ЭПУУ.

6. Возможность использования одного пульта на различных объектах.

7. Повышение безопасности и комфортности условий работы персонала.

8. В комплект пульта исполнения по согласованию с Заказчиком может входить переносной  терминал администрирования на базе защищенного планшетного компьютера, подключаемый по Wi-Fi. Терминал позволяет управлять работой ПКУ ОГ на расстоянии до 100 м
