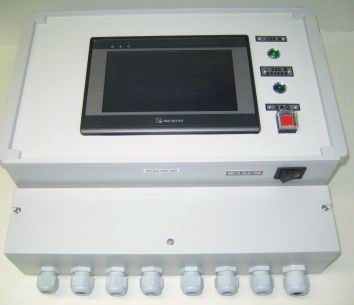

НАЗНАЧЕНИЕ Пульт предназначен для организации непрерывного контроля за работой ГРС из дома оператора или другого удалённого пункта по двухпроводной выделенной линии связи, с возможностью аварийного останова ГРС в нештатных ситуациях. Пульт выполнен на базе панели оператора, выполняющей функции сбора информации с ГРС, вывода информации на экран, выдачи звуковой сигнализации и передачи на щит ГРС команды аварийного останова. Пульт может поставляться в составе комплекта САУ ГРС или по отдельному заказу для действующих САУ ГРС. |
Руководство по эксплуатации
ВЫПОЛНЯЕМЫЕ ФУНКЦИИ:
- сбор и отображение на панели оператора аналоговых параметров работы ГРС;
- сбор и отображение на панели оператора дискретных сигналов о работе ГРС;
- отображение на панели оператора этапов выполнения аварийного останова ГРС;
- запуск алгоритма аварийного останова ГРС с кнопки на передней панели пульта;
- диагностика и отображение на передней панели режима работы бесперебойного источника питания;
- диагностика и отображение на передней панели статуса связи с щитом ГРС;
- обеспечение звуковой сигнализации при появлении дискретных сигналов ГРС, отклонении в работе бесперебойного источника питания или при обрыве связи с щитом ГРС.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| 1. | Комплектность:
|
|
| - пульт | ||
| - источник бесперебойного питания | ||
| 2. | Количество сигналов ввода вывода:
|
|
| - аналоговых параметров | до 10 | |
| - входных дискретных сигналов | до 16 | |
| - выходных дискретных сигналов | до 2 | |
| 3. | Дальность связи: | |
|
|
- по каналу RS-485, км | до 1,2 |
| - по каналу SHDSL, км | до 10 | |
| 4. | Протокол обмена | Modbus RTU/ Modbus TCP |
| 5. | Количество пультов, подключаемых к САУ ГРС | до 5 |
| 6. | Электропитание | 220 В, 50 Гц |
| 7. | Потребляемая мощность, ВА, не более | 20 |
| 8. | Время непрерывной работы пульта от резервного источника питания, ч, не менее | 12 |
| 9. | Степень защиты пульта от внешних воздействий | IP41 |

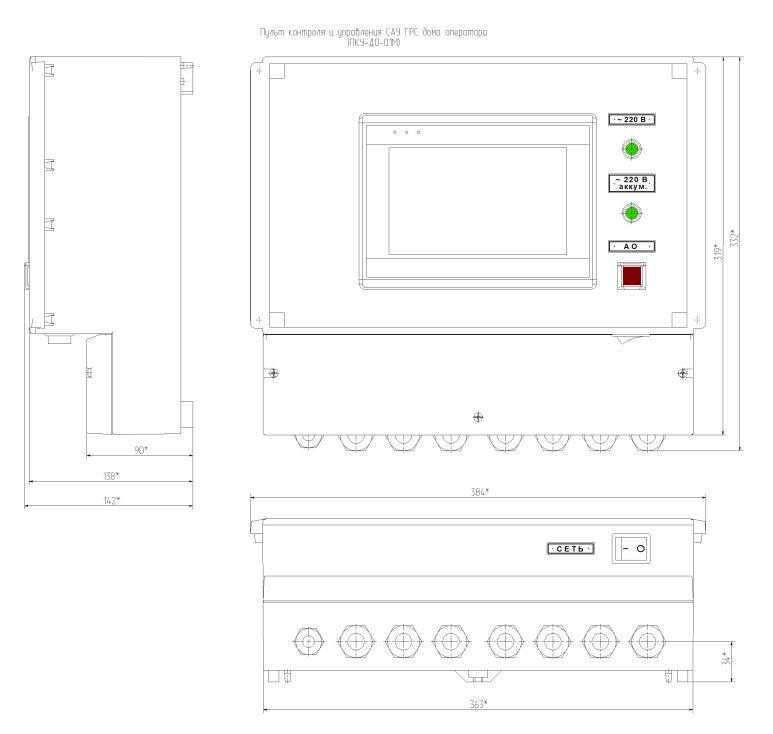

| 10. | Габаритные размеры: |
|
|
|
- пульта, мм | 360х165х160 |
|
|
- источник бесперебойного питания,мм | 91х165х284 |
| 11 | Масса: |
|
|
|
- пульта, кг, не более | 6 |
|
|
- источник бесперебойного питания, кг, не более | 7 |
