Автоматизированная система управления технологическим процессом компрессорного цеха "Неман-Р-КЦ" (АСУ ТП КЦ)

 Структура АСУ ТП КЦ

Сертификат ТР ТС ПТК "Неман-Р"

Свидетельство об утверждении типа СИ ПТК "Неман-Р"

ПТК "Неман-Р". Технические условия. ТУ 4318-155-00158818-2015

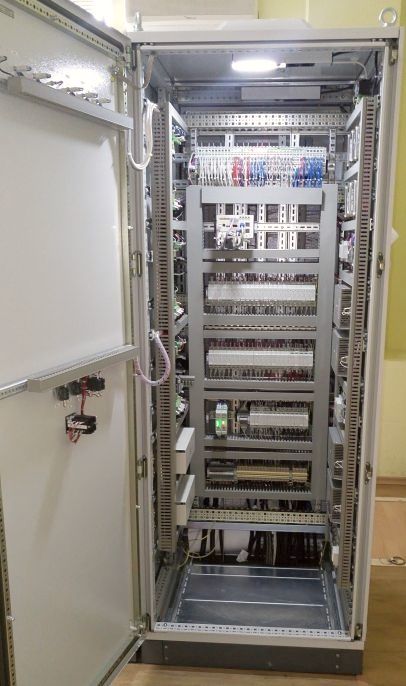

     Шкаф КЦ

НАЗНАЧЕНИЕ

АСУ ТП КЦ предназначена для автоматизированного контроля и управления трубопроводной арматурой технологической обвязки КЦ, основными и вспомогательными технологическими объектами и общецеховым оборудованием КЦ с газоперекачивающими агрегатами различных типов для вновь строящихся и реконструируемых КС магистральных газопроводов.

АСУ ТП КЦ представляет собой распределённую информационно-управляющую систему для основных и вспомогательных объектов КЦ с разделением функций контроля и управления между САУ КЦ, САУ ГПА и локальными САУ отдельных установок цеха.

АСУ ТП КЦ предназначена для функционирования в составе интегрированной автоматизированной системы управления технологическими процессами КС (АСУ ТП КС) и информационно-управляющих систем газотранспортных предприятий (ИИУС ГТП) с обеспечением взаимодействия с верхним уровнем по локальной вычислительной сети предприятий с использованием средств защиты информации.

Функции, выполняемые АСУ ТП КЦ

1. Информационные функции:

1.     автоматический сбор информации от датчиков технологических параметров;

2.     автоматический сбор и обработка информации о режимах работы, состоянии основного и вспомогательного оборудования и положении регулирующих органов, в том числе:

-    запорной арматуры узла подключения и режимных кранов;

-    газоперекачивающих агрегатов, узла очистки газа, АВО газа, блока подготовки топливного и пускового газа;

-    систем энергообеспечения КЦ;

-    систем пожаротушения, контроля загазованности;

-    вспомогательных систем КЦ (насосов, вентиляторов, калориферов и т.д).

3.     формирование сигнализации о предаварийных и аварийных ситуациях, несанкционированном изменении состояния технологического оборудования, отклонения параметров за пределы технологических уставок;

4.     отображение информации и сигнализация о нештатных ситуациях на оперативной панели (панели индикации и управления) шкафа САУ КЦ и на мониторах АРМ сменного инженера и на пульте резервного управления КЦ;

5.     измерение  расхода газа и топливно-энергетических ресурсов;

6.     взаимодействие по интерфейсным и физическим каналам связи с системой управления верхнего уровня (АСУ ТП КС), с локальными САУ (УП, УПГ, АВО газа и др.), системой линейной телемеханики, контроля загазованности и др.;

7.     регистрация, архивирование информации о состоянии КЦ, аварийных сообщений, действий оператора при управлении объектами с глубиной ретроспективы не менее 1 года на сервере КЦ.

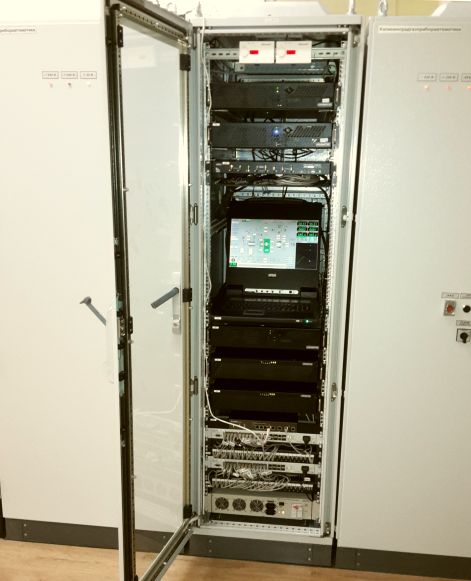

     Сервер КЦ

1.     автоматическая реализация алгоритмов управления исполнительными механизмами;

2.     дистанционное управление запорной арматурой обвязки КЦ и другим технологическим оборудованием (насосами, вентиляторами) с оперативной панели шкафа САУ и с АРМ СИ в соответствии с регламентом работы КЦ;

3.     аварийный останов КЦ со стравливанием газа из контура;

4.     аварийный останов КЦ без стравливания газа из контура;

5.     экстренный аварийный останов КЦ;

6.     формирование групп ГПА (для цехов с неполнонапорными нагнетателями) по команде сменного инженера;

7. Регулирование производительности цеха с учетом коэффициента технического состояния, в т.ч. для сложных последовательно-параллельных схем включения агрегатов;

8. Противопомпажное цеховое регулирование;

9.     прием и выполнение команд с верхнего уровня управления (АСУ ТП КС).


3.  Функции защиты:

1.     защита КЦ при превышении давления газа на выходе, понижении давления газа на входе, превышении температуры газа на выходе;

2.    противопомпажная защита групп агрегатов;

3.     автоматическое включение пожарного насоса и отключение АВВ и ПВ по сигналу о пожаре КЦ;

4.     автоматическое включение АВВ при загазованности в зале нагнетателей ГПА и/или в машзале;

5.     автоматический безударный переход на резервное питание при исчезновении основного.

4.  Функции диагностирования:

1.     контроль исправности аппаратуры до сменного модуля с сигнализацией отказов на верхнем уровне управления;

2.     контроль целостности цепей аналоговых датчиков по уровню входного аналогового сигнала, достоверности аналоговых параметров;

3.     контроль целостности цепей дискретных датчиков защит;

3.     контроль исправности исполнительных механизмов и их цепей управления по обратной связи (соленоиды управления кранами, контакты магнитных пускателей электроприводов оборудования);

4.     контроль работоспособности цифровых каналов связи с формированием сообщения на верхний уровень управления.

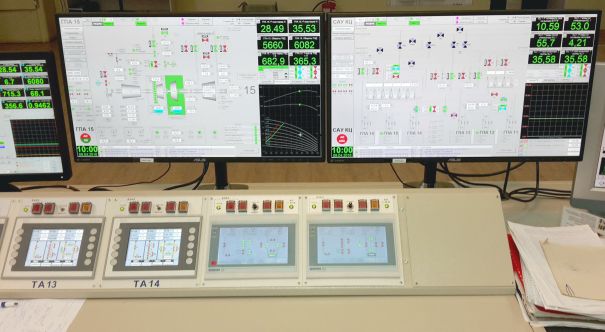

АРМ АСУ ТП КЦ


Функции АРМ СИ:

1.     отображение на мониторе мнемосхем крановой обвязки и технологического оборудования КЦ в форме видеокадров, выполненных по принципу многоуровневого вложения от общего к частному;

2.   визуализацию на мониторе информации от датчиков, сигнализаторов состояния технологического оборудования КЦ, а также информации, поступающей от систем автоматизированного управления газоперекачивающих агрегатов (САУ ГПА) и локальных САУ в реальном масштабе времени;

3.     регистрацию и архивирование информации с согласованной глубиной ретроспективы о состоянии крановой обвязки КЦ, состоянии технологического оборудования аварийных и предаварийных ситуациях, о действиях сменного инженера (по выбору режимов работы технологического оборудования, изменению уставок технологических параметров);

4.     представление информации на мониторе в виде журналов сообщений и событий, рапортов и трендов для анализа истории хода технологического процесса;

5.     генерацию сменных ведомостей в виде твердых копий по запросу сменного инженера;

6.     выполнение расчетных задач в объеме и по формулам, представляемым заказчиком;

7.     контроль исправности каналов связи со шкафами автоматики, САУ ГПА, АСУ ТП КС;

8.     обеспечение механизма регистрации пользователей для защиты от несанкционированного управления технологическим оборудованием КЦ;

9.     дистанционное управление технологическим оборудованием КЦ, в том числе подача команды на аварийный останов КЦ;

10.   запрет выполнения команд сменного инженера при работе АСУ ТП КЦ в автоматическом режиме, если они не предусмотрены алгоритмами управления.


АСУ ТП КЦ "Неман-Р-КЦ" строится на базе унифицированного программно-технического комплекса "Неман-Р":

Аппаратные средства промышленные контроллеры Fastwel с применением распределенной периферии Fastwel I/O; АРМ оператора, сервер – на базе промышленного ПК Advantix.
Программное обеспечение защищенная OCPB "Нейтрино" КПДА.10964-01, инструментальная система программирования ПЛК ИЗАГРАФ 6, SCADA-система –  МастерСКАДА 3.7.
Cрок поставки не более 4-х месяцев с момента получения исходных технических требований.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Количество сигналов контроля и управления до 1 024
2. Количество управляемых кранов (узла подключения, режимных и охранных) не менее 24
3. Дублирование команд АО КЦ по физическим линиям связи
4. Комплектная поставка с сервером КЦ по требованию заказчика
5. Комплектная поставка с локальными САУ технологическими объектами КЦ по требованию заказчика
6. Габаритные размеры шкафов, мм 2000 х 800 х 800
7. Масса шкафов, кг 300
8. Потребляемая мощность в штатном режиме, Вт, не более 250
9. Погрешность измерительных каналов контроллера, %, не более 0,20
10. Напряжение питания основного источника  ~ 220В
11. Напряжение питания резервного источника (аккумуляторная батарея КЦ)  = 220В
12. Количество последовательных портов (RS-232/RS-422/RS-485)  до 16



КОМПЛЕКТ ПОСТАВКИ

АСУ ТП КЦ состоит из базового комплекта и дополнительных систем локальной автоматики, посредством которых осуществляется контроль и управление оборудованием КЦ, в том числе:

1.   Шкаф КЦ (один или несколько);

2.   АРМ сменного инженера (АРМ СИ);

3.   Комплект ЗИП;

4.   Комплект системного, инструментального и прикладного программного обеспечения.

5.   Комплект сервисного оборудования.

6.   Комплект датчиков и исполнительных механизмов (определяется заказом).

7.   Дополнительный комплект систем локальной автоматики (номенклатура и количество определяются заказом):

- САУ аппаратами воздушного охлаждения газа (АВО газа);

- САУ узлом подключения (УП);

- САУ установкой очистки газа (УОГ);

- САУ установкой подготовки топливного, пускового и импульсного газа (УПТПИГ);

- САУ складом и насосной горюче-смазочных материалов (ГСМ);

- САУ складом и насосной реагентов;

- САУ насосной хозпитьевого и противопожарного водоснабжения (НХППВ);

- САУ объектами энергообеспечения (в том числе тепловодоснабжения и водоотведения);

- САУ приточной и аварийно-вытяжной вентиляцией;

- САУ артскважинами (АС) и др.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

АСУ ТП КЦ может поставляется с резервированным АРМ сменного инженера. Один из АРМ может быть выполнен в виде встроенной панели управления в шкаф КЦ в качестве резервного поста управления КЦ.

Конструктивные и схемотехнические решения АСУ ТП КЦ позволяют с минимальными затратами на перемонтаж кабельных линий использовать их для замены снятых с производства цеховых систем автоматики («Спринт», «Автоматика», «Вега», ЩтУ-11).

Возможность наращивания функциональных возможностей в процессе эксплуатации за счёт унификации программно-технических средств.

Наличие встроенного или выносного блока экстренного аварийного останова КЦ.

Приемочные испытания АСУ ТП КЦ ПАО "Газпром" проведены в апреле 2016 г. на Пунгинском ЛПУМГ ООО «Газпром трансгаз Югорск». Акт испытаний утверждён начальником Департамента ПАО «Газпром» Н.Ю. Борисенко.

АСУ ТП КЦ находятся в эксплуатации в ООО «Газпром трансгаз Нижний Новгород», ООО «Газпром трансгаз Югорск», ООО «Газпром трансгаз Ставрополь», ООО «Газпром трансгаз Чайковский», ООО «Газпром трансгаз Санкт-Петербург». Всего в эксплуатации на 01.11.2016 года находится 204 системы.

Стоимость изделия определяется при заказе в зависимости от состава оборудования и количества контролируемых параметров.
