САУ АГНКС

САУ АГНКС выполнена на базе ПТК «Неман-Р» ТУ 4318-155-00158818-2015 на современных российских ПТС с применением модульных контроллеров Fastwel и распределенной периферии Fastwel I/O. Система применяется как для объектов капитального строительства, так и для капитального ремонта эксплуатируемых станций.

САУ АГНКС рассчитана для работы в непрерывном режиме без постоянного обслуживания, с проведением регламентных работ в период плановых остановок и ревизии технологического оборудования АГНКС.

• управление силовыми компрессорными установками, их вспомогательными механизмами, исполнительными механизмами АГНКС, блоком осушки газа в соответствии с заданными алгоритмами;
• автоматическая защита АГНКС по значениям технологических параметров с сигнализацией предаварийных и аварийных ситуаций;
• автоматический сбор и обработка информации о работе АГНКС и представление на панели и АРМ машиниста в виде мнемосхем, таблиц, графиков и отчетов;
• интеграция приборов учета расхода газа, а также взаимодействие с системами контроля влажности газа с целью оптимизации работы блока осушки АГНКС;
• непрерывный контроль исправности каналов измерения и каналов управления исполнительными механизмами, цепей дискретных датчиков;
• автоматическая самодиагностика комплекса ПТС, в том числе работоспособность плат контроллера, системной шины контроллера, работоспособность локальной сети с формированием аварийного сообщения на «верхний» уровень управления (АРМ машиниста);
• ведение архивов событий и трендов аналоговых сигналов с возможностью их просмотра на панели САУ АГНКС, АРМ машиниста или на сервисном компьютере с глубиной архива не менее 1 года.

В зависимости от информационной ёмкости АГНКС комплект поставки САУ АГНКС может включать в себя:

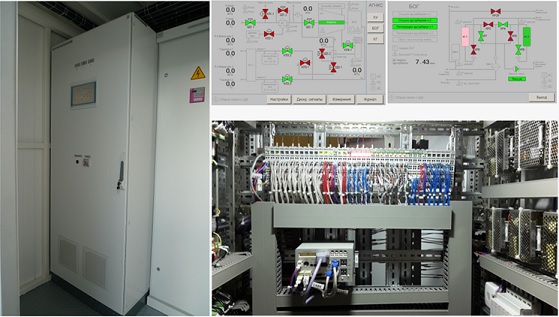

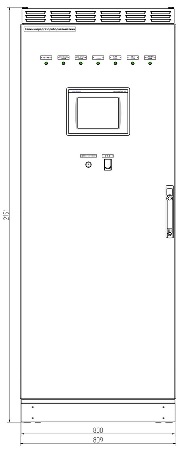

• Щит автоматики, обеспечивающий заданные функции контроля и управления (в общем случае) компрессорной установкой. В зависимости от информационной ёмкости объекта, количество щитов автоматики и функции, выполняемые ими, могут быть увеличены.
• Щит сигнализации и управления (ЩСиУ), обеспечивающий заданные функции контроля и управления общестанционным оборудованием.
• Щит приборный, предназначенный для местного (ремонтного) управления компрессорной установкой по месту (в цеху). На щите расположены органы управления технологическим оборудованием и цифровой индикатор, отображающий значения технологических параметров установки. Количество щитов определяется количеством компрессорных установок на АГНКС.
• Стойка серверного оборудования, предназначенная для распределения потоков данных между смежными системами (системами пожарной и охранной сигнализации, POS терминалом, системами учета энергоресурсов – электроэнергия и газ), для ведения архивов данных с глубиной просмотра не менее 1 года.
• Пульт аварийного останова, предназначенный для обеспечения аварийного останова АГНКС по физическим каналам управления.
• Пульт оператора заправки, предназначенный для аварийного управления заправочными задвижками и сигнализации их положения. В зависимости от комплекта поставки пульт оператора заправки может не входить в состав САУ.
• Пульт местного управления, предназначенный для управления оборудованием непосредственно рядом с оборудованием. Выполнен во взрывобезопасном исполнении. В зависимости от комплекта поставки пульт может не входить в состав САУ.
• АРМ машиниста разрабатывается на базе SCADA-системы МастерСКАДА или Wonderware InTouch с использованием современных подходов к организации автоматизированного рабочего места машиниста.

САУ АГНКС функционирует в следующих ре­жи­мах управления:

- автоматический;

- ручной;

- местный.

В автоматическом режиме осуществляется сбор, обработка и представление технологической, предупредительной и аварийной сигнализации, автоматическое управление исполнительными механизмами по алгоритмам и защитам в соответствии с определенными уставочными параметрами.

В ручном режиме осуществляется сбор, обработка и представление технологической, предупредительной и аварийной сигнализации, управление исполнительными механизмами по алгоритмам и защитам в соответствии с командами машиниста.

В местном режиме осуществляется сбор, обработка и представление технологической, предупредительной и аварийной сигнализации и управление исполнительными механизмами компрессорной установки со щита приборного (или поста управления по месту при его наличии).

 1.Тип АГНКС: АГНКС-500

 Тип компрессора, количество: компрессор производства ГДР 4HR3KN-200 (ГДР), 2 шт.,

 САУ до модернизации: САУ компрессора  PS‑2000, САУ общестанционного оборудования ЩТУ-04 и ЩТУ-06

 САУ после модернизации:

1. Щит автоматики (2 шт.)
2. Щит сигнализации и управления
3. Пульт аварийного останова
4. Пульт оператора заправки
5. Пульт местного управления (2 шт.)
6. АРМ машиниста
7. Пульт резервного управления

 2. Тип АГНКС: АГНКС МБКИ-300

 Тип компрессора, количество: поршневой компрессор на оппозитных базах 4ГМ2.5 и 4ГМ2.5У производства СМПО им. Фрунзе, 2шт.

 САУ до модернизации: САУ АГНКС МБКИ-300/25-2

 САУ после модернизации:

1. Щит автоматики
2. Пульт аварийного останова с функцией резервного управления
3. АРМ машиниста

Тип компрессора, количество: поршневой компрессор на оппозитных базах 4ГМ2.5 и 4ГМ2.5У производства СМПО им. Фрунзе, 3шт

САУ до модернизации: САУ АГНКС А705-15-01МА

САУ после модернизации:

1. Щит автоматики (2 шт.)
2. Пульт аварийного останова
3. АРМ машиниста

Замена кабельной продукции, датчиков: да



---

САУ АГНКС отвечает современным требованиям по точности, надежности и сервисным функциям, предъявляемым к автоматизированным системам управления, что позволяет увеличить срок службы установок, снизить простои, вызванных внеплановыми остановками агрегатов.
